工业防护及高性能复合材料的选型过程中，材料工程师和采购人员经常面临一个关键的抉择：是选择TPU膜复合长丝芳纶布，还是传统的短纤芳纶布。这两种材料虽然核心成分都是芳纶，但因其成纱工艺和复合结构的不同，在最终成品的关键力学性能上呈现出显著的差异。要做出最符合成本效益与功能需求的决策，我们需要抛开单纯的参数表，深入剖析其微观结构对抗拉强度、抗撕裂性以及耐磨损等核心指标的影响。

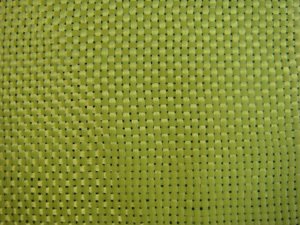

从抗拉强度和断裂强力这两个最基础的数据来看，长丝芳纶布具有天然的压倒性优势。长丝芳纶是由连续不断的纤维束构成，在受力时，每一根纤维都能均匀地分担载荷，不存在应力集中点。相比之下，短纤芳纶布是通过将短纤维纺纱而成，纤维之间主要依靠捻度摩擦结合，其强力利用率远低于长丝。在实际测试数据中，同等克重条件下，TPU膜复合长丝芳纶布的经纬向断裂强力通常比短纤芳纶布高出30%甚至更多。特别是当TPU热熔膜复合在长丝芳纶表面后，TPU层不仅提供了额外的保护，还在一定程度上限制了纤维的滑移，进一步锁定了强力，使得材料在承受高负荷冲击时表现出更强的“抓地力”，数据表现极其稳定，不易发生形变。
而在抗撕裂性能方面，两者的差距往往比抗拉强度更为直观。短纤芳纶布由于结构松散，一旦某个点出现破损，撕裂口会顺着纤维间的薄弱处迅速扩展，即所谓的“撕裂传播”速度极快。然而，TPU膜复合长丝芳纶布则展现出了优异的抗撕裂蔓延能力。长丝本身的连续性就像一道道坚固的防线，加上表面TPU薄膜的高韧性和高弹性，能够迅速在裂口处分散应力。数据表明，经过复合处理的长丝材料，其梯形撕裂强力通常是短纤材料的数倍。这就意味着在制作高端防护服、战术装备或工业传输带时，使用TPU复合长丝材料能极大提升产品的抗破坏能力，避免因局部微小破损而导致整体结构的失效。
耐磨性能是另一个不可忽视的力学维度，也是TPU膜复合工艺的最大价值所在。纯粹的芳纶布，无论是长丝还是短纤，虽然纤维本身耐摩擦，但织物结构容易在反复摩擦中出现起毛、起球现象，进而暴露出内部纤维导致性能下降。短纤芳纶布在这方面尤为明显，其表面毛羽较多，耐久性较差。TPU膜复合长丝芳纶布则完全不同，表面的热塑性聚氨酯（TPU）层充当了“牺牲层”，直接承受摩擦接触。实验数据显示，在Taber耐磨测试中，复合后的材料耐磨寿命往往比未复合的短纤布提升5至10倍。这种数据上的鸿沟，直接决定了产品在恶劣工况下的使用寿命，对于那些需要频繁摩擦或处于沙尘环境的工业应用场景，TPU复合长丝方案是唯一能通过严苛测试的选择。
当然，我们也必须客观看待数据背后的柔韧性与折痕疲劳性能。短纤芳纶布因其蓬松的结构，手感柔软，抗折痕疲劳性能较好，在需要频繁弯折、动态柔韧性要求极高的场合可能略占优势。而TPU膜复合长丝芳纶布虽然刚性强，挺度好，但在经过数万次的反复曲折后，复合界面处可能会出现分层或TPU层龟裂的风险。因此，在对比关键力学数据时，不能单一追求高强力，还需结合具体产品的运动轨迹。如果应用场景是静态防护或硬质支撑，TPU复合长丝是绝对的首选；若是需要极高的动态贴合度，则需谨慎评估其耐疲劳数据。
TPU膜复合长丝芳纶布在断裂强力、抗撕裂蔓延以及耐磨损性能这三大关键力学指标上，相较于短纤芳纶布拥有全方位的数值领先。这种数据优势转化为实际产品体验，就是更轻量化却更强韧的防护效果。对于工业品领域的用户而言，理解这些数据背后的物理逻辑，有助于在面对复杂工况时，精准匹配材料属性，从而在产品性能与成本控制之间找到最佳的平衡点。
